Bella SCADAWeb tabanlı SCADA yazılımı

Endüstriyel tesisler için tarayıcıdan çalışan gerçek zamanlı izleme ve kontrol.

Bella SCADA, sahadaki PLC ve cihazlardan gelen veriyi gerçek zamanlı toplar, ekranlarda gösterir ve operatörün kontrol komutlarını güvenli biçimde geri iletir. Kurulum gerektiren istemci yazılımı yok; tüm operasyon tarayıcıdan yürür.

Alarm yönetimi, tarihsel veri, trend grafikleri ve raporlama aynı platformdadır. Yetki ayrımı ve işlem kaydı, kritik ortamlarda kimin neyi ne zaman değiştirdiğini belgeler.

Yetenekler

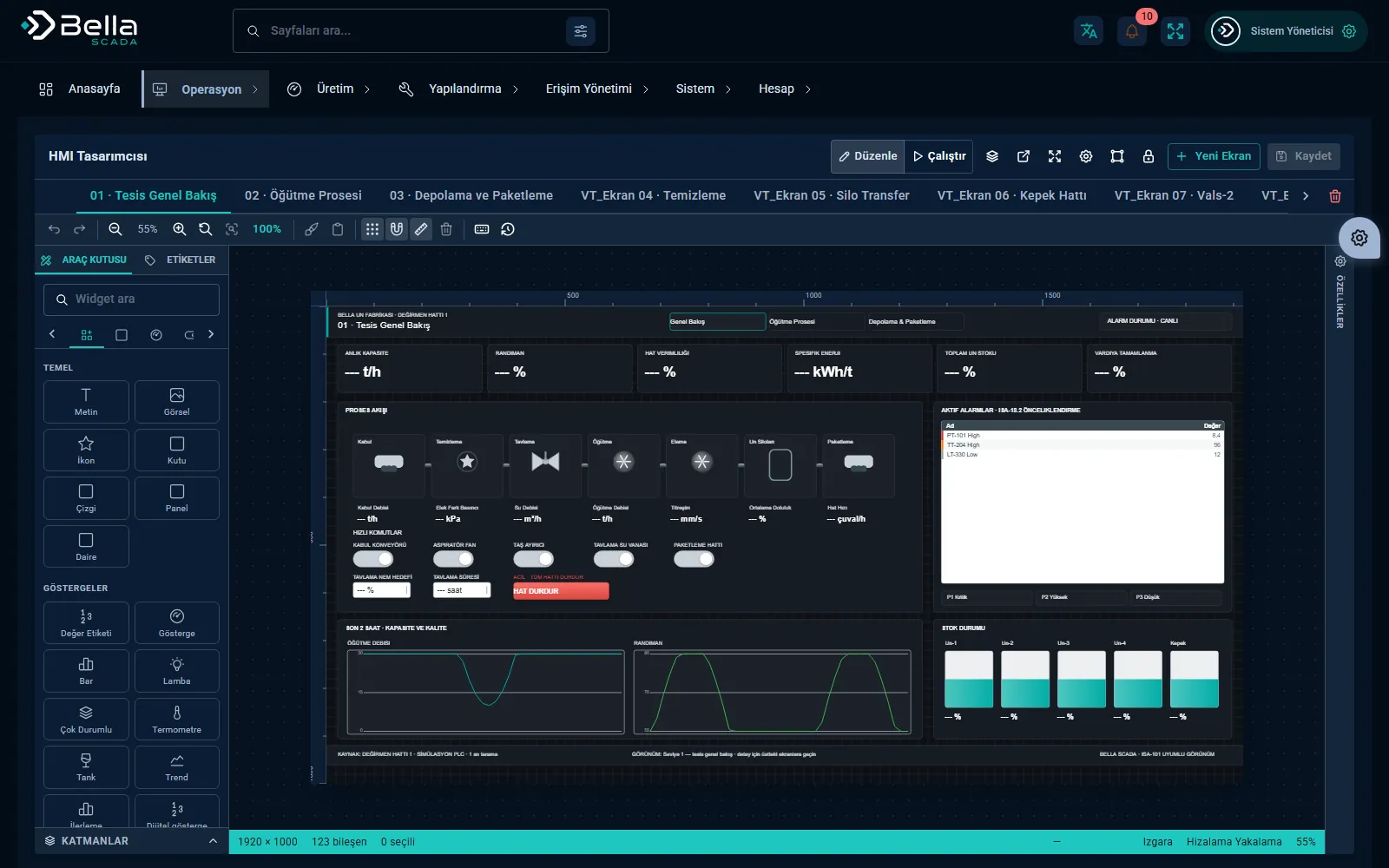

Gerçek zamanlı izlemeEtiket bazlı canlı veri, durum göstergeleri ve şematik ekranlar.

Alarm yönetimiÖncelik, onaylama, susturma ve alarm geçmişi.

Tarihsel veriTrend grafikleri, karşılaştırma ve dışa aktarım.

Yetki ve işlem kaydıKim hangi komutu ne zaman verdi — tam denetim izi.

RaporlamaVardiya, üretim ve duruş raporlarının otomatik üretimi.

Uçtan bulutaSaha ağı ile merkezi izleme arasında güvenli köprü.

Veri yolu: sahadan ekrana

Saha sürücüleri ayrı bir servis olarak çalışır; web sunucusu yeniden başlasa da okuma durmaz. Katmanlar arası iletişim Redis üzerinden, tarayıcıya canlı veri SignalR ile gider.

Saha cihazıPLC, RTU, enerji analizörü, sayaç ve sensörler.
Bella RuntimeBağlantı başına sürücü; ölçekleme, ölü bant ve kalite bilgisiyle okur. Windows servisi ya da Docker kapsayıcısı olarak çalışır.
RedisAnlık değer, bağlantı durumu ve komut kanalı. Birden fazla Runtime arasında görev kilidi de burada tutulur.
API ve tarihçeAlarm değerlendirme, hesaplanan etiketler, betikler; değerler toplu yazımla PostgreSQL'e (isteğe bağlı TimescaleDB) kaydedilir.
TarayıcıHMI ekranları, trend, alarm ve rapor; kurulum gerektirmeyen web istemcisi.

Arıza ve kesinti anında

Bir SCADA'nın değeri işler yolunda gitmediğinde ne yaptığıyla ölçülür. Bugün nasıl davrandığını olduğu gibi yazıyoruz.

Cihaz bağlantısı koparsaBağlantı "hata" durumuna düşer, 5 saniye sonra yeniden bağlanmayı dener. Ekranlarda bayat veri ve kopuk bağlantı işaretlenir.

Merkeze ulaşılamazsaRuntime değerleri bağlantı başına 10.000 mesaja kadar bellekte bekletir; kapasite dolarsa en eskisi düşer. Diske yazılan ara depo yoktur.

Runtime yedekliliğiBirden fazla Runtime çalıştırılabilir. Görev kilidini tutan okur; kilit düşerse (varsayılan 35 sn) bekleyen örnek devralır.

Sunucu yedekliliğiAPI düğümleri arasında birincil seçimi ve elle devir var. Tam sıcak yedek, ikinci makineye ayrı kurulum gerektirir.

Tarihçe yazılamazsaYazım kuyruğu bellekte 100.000 örneğe kadar tutar; düşen örnekler sayılır ve günlüğe yazılır, sessizce kaybolmaz.

Veri saklamaSayısal etiketler etiket başına kayıt aralığıyla saklanır. Varsayılan süre 30 gün, ayarlanabilir; TimescaleDB ile sıkıştırma ve saklama politikası kurulabilir.

Alarm, yetki ve denetim izi

Alarm kurallarıEşik, histerezis, açılma ve kapanma gecikmesi, öncelik grubu. Onaylama ve süreli raf (shelve) desteklenir.

Alarm bildirimiUygulama içi, e-posta, Telegram, SMS geçidi ve webhook. Alarm selinde tek tek bildirim yerine özet gider.

Yetki99 ayrı izin, rol ve ekran bazında erişim. Uygulamayla iki adımlı doğrulama (TOTP); 5 hatalı girişte hesap 15 dakika kilitlenir.

Komut güvenliğiYazma izni, yazılabilir etiket ve veri tipi kontrolü. Seçilen etiketlerde tek ya da çift (ikinci kişi onaylı) e-imza, parolayla yeniden doğrulama.

Denetim iziHer kayıt değişikliği ve her komut kullanıcı, IP ve değerle kayda geçer. Kayıtlar SHA-256 zinciriyle bağlıdır; zincir doğrulanabilir, silme görünür olur.

Kurulum ve yedekŞirket içi: Windows Server (IIS + Windows servisi) ya da Docker. Yapılandırma JSON olarak dışa/içe aktarılır; veritabanı yedeği ve geri yükleme tatbikatı belgelidir.

Protokol desteği

Sürücüler Runtime'ın içinde; listede olmayan cihaz için proje kapsamında sürücü yazılır.

Modbus: Modbus TCP, Modbus RTU (seri hat) ve TCP üzerinden Modbus RTU.
OPC UA: İstemci olarak bağlanır; kullanıcı adı/parola ya da anonim oturum, imzalı ve şifreli güvenlik modları.
PLC ve saha protokolleri: Siemens S7, EtherNet/IP, MQTT.
Enerji ve altyapı protokolleri: IEC 60870-5-104, DNP3, IEC 61850 (MMS), BACnet/IP.
Dışa veri verme: MQTT (UNS ve Sparkplug B yayını), salt okunur OPC UA sunucusu, API anahtarlı REST uç.

Her sürücü, devreye almada sahadaki cihazla birlikte doğrulanır.

Vaka çalışmaları

Referanslar →

Bella SCADA + kioskÜretimDuruşun nedeni artık vardiya sonunda tahmin edilmiyor, anında giriliyorTezgâh başındaki dokunmatik kiosklardan iş emri başlatma, duruş nedeni ve fire girişinin yapıldığı, bu girişlerin makineden gelen SCADA verisiyle birleşip anlık verimlilik (OEE) olarak görüldüğü sistem.Vaka çalışmasını okuyun →Bella SCADATest sistemleriRevize edilen şanzıman artık ölçülerek teslim ediliyorRevizyondan çıkan şanzımanı test tezgâhında çalıştırıp tork, devir, sıcaklık, vites basınçları, retarder sıcaklığı ve retarder devrini ölçen, sonucu seri numarasına bağlı raporla saklayan test yazılımı. Firmanın bu sistemden önce ölçüm yapabildiği bir test düzeni yoktu.Vaka çalışmasını okuyun →

Ekran görüntüleri

Bella SCADA — Trend grafikleri — Trend grafikleri

Bella SCADA — Alarm yönetimi — Alarm yönetimi

Sık sorulanlar

Mevcut PLC'lerimizi değiştirmemiz gerekir mi?

Genellikle hayır. Bella SCADA mevcut PLC ve cihazlara OPC UA, Modbus TCP/RTU ve MQTT üzerinden bağlanıyor.

Operatör bilgisayarlarına kurulum gerekiyor mu?

Hayır. Kurulum gerektiren istemci yazılımı yok; izleme ve kontrol tarayıcıdan yapılıyor.

Kimin hangi komutu verdiği izlenebiliyor mu?

Evet. Yetki ayrımı ve işlem kaydı sayesinde kimin hangi komutu ne zaman verdiği tam denetim izi olarak tutuluyor.

Bağlantı koparsa veri kaybolur mu?

Kısa kesintilerde kaybolmaz: Runtime, merkeze ulaşamadığı sürece okuduğu değerleri bağlantı başına 10.000 mesaja kadar bellekte bekletir. Ara depo diske yazılmaz; Runtime bu sırada yeniden başlarsa bekleyen değerler kaybolur. Bunu tasarımda açıkça hesaba katıyoruz.
